Как измерить плоскостность поверхности хромированного стержня?

Плоскостность поверхности является важнейшим параметром качества хромированных стержней, которые широко используются в различных отраслях промышленности, включая автомобилестроение, машиностроение и гидравлику. Для поставщика хромированных стержней обеспечение высокого качества плоскостности нашей продукции имеет первостепенное значение. В этом сообщении блога я поделюсь некоторыми эффективными методами измерения плоскостности поверхности хромированных стержней.

Зачем измерять плоскостность поверхности хромированных стержней?

Прежде чем углубляться в методы измерения, важно понять, почему плоскостность поверхности имеет такое значение. Хромированные стержни часто используются там, где точность имеет решающее значение. Например, в гидроцилиндрах хромированный шток с плохой плоскостностью может привести к неравномерному уплотнению, снижению эффективности и повышенному износу других компонентов. В автомобильной промышленности поршневые шатуны двигателей, такие как нашиШатуны поршня двигателя, должны иметь превосходную плоскостность поверхности для обеспечения плавной работы и оптимальной производительности. Если плоскостность не на должном уровне, это может вызвать такие проблемы, как вибрация, шум и даже неисправность двигателя.

Общие методы измерения плоскостности поверхности

1. Метод линейки и щупа.

Это простой и экономичный способ измерения плоскостности хромированного стержня. Линейка представляет собой прецизионный стержень с очень плоской поверхностью. Расположите линейку вдоль хромированного стержня, по возможности в разных направлениях. Затем щуп используется для измерения зазора между линейкой и поверхностью стержня.

• Шаги:
  • Сначала очистите поверхность хромированного стержня, чтобы обеспечить точность измерений. Любая грязь или мусор могут повлиять на результаты.
  • Плотно поместите линейку на поверхность стержня. Убедитесь, что в некоторых точках он полностью соприкасается со стержнем.
  • Вставьте щуп в самый большой зазор между линейкой и стержнем. Запишите толщину щупа, который может вписаться в зазор. Это значение представляет собой максимальное отклонение от плоскостности в этой конкретной области.
  • Повторите процесс в нескольких местах по длине и окружности стержня, чтобы получить полное представление о плоскостности поверхности.

Однако этот метод имеет некоторые ограничения. В основном он подходит для обнаружения относительно больших ошибок плоскостности и может оказаться недостаточно точным для высокоточных приложений.

2. Оптический плоский метод.

Оптические пластины представляют собой прецизионно отполированные стеклянные или кварцевые диски с чрезвычайно плоской поверхностью. При размещении оптической лыски на хромированном стержне интерференционная картина формируется за счет взаимодействия световых волн между лыской и поверхностью стержня. Анализируя эту интерференционную картину, можно определить плоскостность стержня.

• Шаги:
  • Тщательно очистите оптическую плоскость и поверхность хромированного стержня.
  • Поместите оптическую плоскость на поверхность стержня под небольшим углом. Когда оптическая плоскость соприкасается со стержнем, световые волны отражаются как от плоскости, так и от поверхности стержня.
  • Наблюдайте за интерференционными полосами. Эти полосы представляют собой линии равной толщины воздушного зазора между оптической плоскостью и стержнем. Для идеально ровной поверхности полосы должны быть прямыми и равномерно расположенными. Отклонения в форме и расстоянии между полосами указывают на ошибки плоскостности.
  • Используйте увеличительное стекло или микроскоп, чтобы точно измерить ширину и кривизну полос. На основе известных свойств оптической плоскости и характеристик интерференционной картины можно рассчитать плоскостность поверхности стержня.

Оптический плоский метод обеспечивает высокую точность, но требует специального оборудования и относительно контролируемой среды для получения точных результатов.

3. Координатно-измерительная машина (КИМ)

КИМ — это высокотехнологичное измерительное устройство, которое может точно измерять трехмерные координаты точек на поверхности хромированного стержня.

• Шаги:
  • Сначала надежно закрепите хромированный стержень на рабочем столе КИМ. Убедитесь, что он правильно выровнен, чтобы избежать ошибок измерения.
  • Затем зонд КИМ перемещается по поверхности стержня, собирая точки данных. Зонд может касаться поверхности в большом количестве точек, что позволяет составить детальную карту поверхности стержня.
  • Собранные данные затем обрабатываются программным обеспечением CMM. Программное обеспечение может генерировать трехмерную модель поверхности стержня и рассчитывать различные параметры плоскостности, такие как высота от пика до впадины, среднеквадратическая шероховатость (RMS) и отклонение от плоскостности.

КИМ обеспечивает результаты измерений высокой точности и может работать со сложной геометрией. Однако это также дорогостоящий и относительно трудоемкий метод.

Факторы, влияющие на точность измерений

При измерении плоскостности поверхности хромированных стержней на точность результатов могут повлиять несколько факторов.

• Условия окружающей среды: Температура, влажность и вибрация могут влиять на результаты измерений. Например, изменения температуры могут привести к расширению или сжатию хромированного стержня и измерительного оборудования, что приведет к ошибкам измерения. Рекомендуется измерять стержни в контролируемой среде со стабильной температурой и влажностью.
• Загрязнение поверхности: Любая грязь, масло или мусор на поверхности стержня могут привести к ложным показаниям. Поэтому тщательная очистка поверхности стержня перед измерением имеет решающее значение.
• Навыки оператора: Навыки и опыт оператора также играют важную роль. Неправильное расположение измерительного оборудования или неправильная обработка данных могут привести к неточным результатам. Для обеспечения надежных измерений необходима надлежащая подготовка операторов.

Контроль качества при производстве хромированной катанки

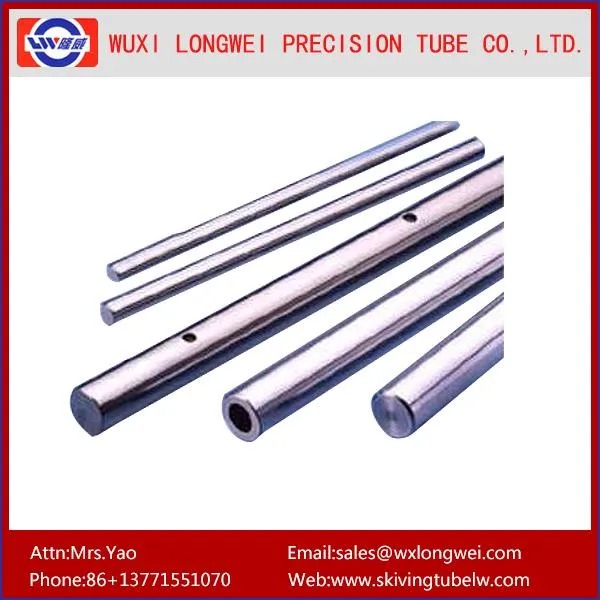

Как поставщик хромированных стержней, мы имеем строгую систему контроля качества. После производства хромированных стержней, таких как нашиНержавеющая сталь 304 Гидравлический прецизионный поршневой штокиCK45 ST52 Цилиндр с двойным поршневым полюсом, мы используем комбинацию вышеупомянутых методов для измерения плоскостности поверхности. Мы начинаем с предварительной проверки с использованием метода линейки и щупа, чтобы быстро выявить любые серьезные проблемы с плоскостностью. Затем, для более высоких требований точности, мы используем оптический плоский метод или КИМ.

Мы также проводим периодическую калибровку нашего измерительного оборудования для обеспечения его точности. Кроме того, у нас есть команда опытных инженеров по контролю качества, которые контролируют весь производственный процесс и результаты измерений, чтобы гарантировать, что наши хромированные стержни соответствуют самым высоким стандартам качества.

Заключение

Измерение плоскостности поверхности хромированных стержней является важным шагом в обеспечении их качества и производительности. Различные методы, такие как метод линейки и щупа, оптический плоский метод и КИМ, предлагают различные уровни точности и сложности. Как поставщик хромированных стержней, мы стремимся предоставлять высококачественную продукцию посредством строгого контроля качества и точного измерения плоскостности.

Если вы ищете высококачественные хромированные стержни и хотите обсудить ваши конкретные требования, мы будем более чем рады провести подробный разговор. Не стесняйтесь обращаться за дополнительной информацией и обсуждением закупок. Мы уверены, что наша продукция оправдает и превзойдет ваши ожидания.
